Master L3 H2 120 Dci , " made in Dalton" .

le Dim 13 Oct 2013 - 17:43
En quelques photos , l'aménagement du Master :

La bête à l'achat :

[Vous devez être inscrit et connecté pour voir ce lien]

Collage des tasseaux au plafond :

[Vous devez être inscrit et connecté pour voir ce lien]

7 cm de laine de roche + isolants 21 couches :

[Vous devez être inscrit et connecté pour voir ce lien]

Collage du CP/décor :

[Vous devez être inscrit et connecté pour voir ce lien]

Traitement anti rouille du sol , collage des tasseaux , isolation :

[Vous devez être inscrit et connecté pour voir ce lien]

Pose et repérage des conduites " enterrées " :

[Vous devez être inscrit et connecté pour voir ce lien]

Pose des panneaux de laine de roche , " enfouissement des gaines et câbles , le tout recouvert d'un multicouches 21 :

[Vous devez être inscrit et connecté pour voir ce lien]

Avant CP , ça donne ça :

[Vous devez être inscrit et connecté pour voir ce lien]

J'ai récupéré le CP qui était dans le fourgon à l'achat , je l'ai vissé par dessus l'isolant , puis collé un CP/ décor de 3 m/m:

[Vous devez être inscrit et connecté pour voir ce lien]

Pose d'un PVC blanc de 3 m/m à l'endroit de la salle de bains :

[Vous devez être inscrit et connecté pour voir ce lien]

A suivre l'aménagement intérieur et les autres étapes .

Re: Master L3 H2 120 Dci , " made in Dalton" .

le Dim 13 Oct 2013 - 17:59
Découpe et pose des lanterneaux :

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

Idem pour les fenêtres :

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

Avec , bien sûr traitement de la découpe et collage à la Sika . Nota que pour les lanterneaux , j'ai eu par la suite des infiltrations dues au décollage , la Sika , du moins celle utilisée , la 11FC , je crois , adhère très mal à certains plastiques . Problèmes résolus avec du silicone marin .

Montage du chauffage , Truma E et du boiler , Truma 10 litres :

[Vous devez être inscrit et connecté pour voir ce lien]

Avec leur évacuation:

[Vous devez être inscrit et connecté pour voir ce lien]

Pose du réservoir d'eau propre :

[Vous devez être inscrit et connecté pour voir ce lien]

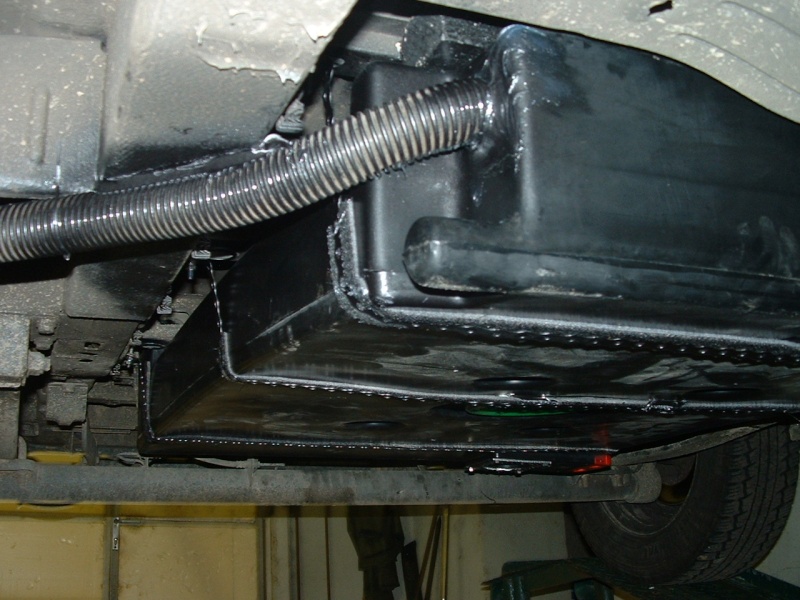

De celui des eaux usées :

[Vous devez être inscrit et connecté pour voir ce lien]

De la grille unique de ventilation du frigo à compression :

[Vous devez être inscrit et connecté pour voir ce lien]



avatar
nemo
Fourgonaute

Re: Master L3 H2 120 Dci , " made in Dalton" .

le Dim 13 Oct 2013 - 18:18
Salutations de Sprintilus à Désiré !

question : ta grille de ventilation du compresseur frigo, tu l'as posé à la hauteur du compresseur ou du bas du frigo ?
question : la sortie se fait à l'intérieur en haut du frigo ?

Re: Master L3 H2 120 Dci , " made in Dalton" .

le Dim 27 Oct 2013 - 10:09
Oups , sorry d'avoir zappé ta question . En fait la grille est juste posée au droit du compresseur : le ventilateur " pousse " vers l'extérieur .

Re: Master L3 H2 120 Dci , " made in Dalton" .

le Dim 27 Oct 2013 - 10:43
Première version du meuble cuisine , pas pratique la porte de gauche , quand il faut chercher des trucs au fond du placard :

[Vous devez être inscrit et connecté pour voir ce lien]

Deuxième version avec 3 tiroirs , plus besoin de mettre la têteau fond du placard :

[Vous devez être inscrit et connecté pour voir ce lien]

L'accès à la soute , matelas relevable tenu par un vérin de hayon de Passat break :

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

Au départ prévu pour 2 , mais " papa je viens avec vous et j'emmènes une copine ". Dans l'urgence , me fallait un quatrième siège . Il m'est venu l'idée de faire un assemblage du siège passager avant ( rigide et non réglable que j'avais remplacé par un siège passager de meilleure facture ) , d'un système de réglage de Golf , d'un coffre fait maison et du système d'attache de Renault Espace noyé dans le plancher .Ce qui a donné ce siège / coffre , démontable , dossier réglable et ..poubelle intégrée :

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

La gamine ne venant plus , ce siège / coffre a été depuis remplacé par un meuble rangement , toujours amovible grâce à ces fixations dans le plancher :

[Vous devez être inscrit et connecté pour voir ce lien]

[Vous devez être inscrit et connecté pour voir ce lien]

Re: Master L3 H2 120 Dci , " made in Dalton" .

le Dim 27 Oct 2013 - 13:30
Merci , mais je n'ai pas de mérite particulier : dans la famille , ce n'est pas " je sais pas " , mais " j'essaie quitte à me planter " , quel que soit le domaine ( comme Némo d'ailleurs ) .
D'ailleurs , je suis fier de mon fils qui , à 23 ans , a sa maison , sa femme , son gamin , ses 2 auto entreprise en plus de son boulot , son matos pour faire son bois et plein de projets en tête .
Pour en revenir au cam's , 10 ans comme poseur de cuisines , une passion pour le bricolage , le sixième cam's " made in Dalton " et une autre passion qu'est la lecture de tout ce qui me tombe sous la main m'ont bien aidé . Promis je vous mettrai d'autres photos , dont quelques astuces pour la réalisation des meubles .

Re: Master L3 H2 120 Dci , " made in Dalton" .

le Dim 27 Oct 2013 - 21:34
Un seul mot : Bravo ! C'est du super boulot, j'admire.
Invité
Invité

Re: Master L3 H2 120 Dci , " made in Dalton" .

le Lun 28 Oct 2013 - 7:55
Félicitations pour ce boulot
Invité
Invité

Re: Master L3 H2 120 Dci , " made in Dalton" .

le Lun 28 Oct 2013 - 8:11
Chapeau ça c'est du travail bien fait :bonjour:

Invité
Invité

Re: Master L3 H2 120 Dci , " made in Dalton" .

le Lun 28 Oct 2013 - 9:26
PU........ c' est trop beau, bravo, je vais montrer à l'hom et lui faire lire le dernier paragraphe. Ceci dit il bricole mais pas à cette échelle. C'est époustouflant.
