Nous venons d’acquérir un fourgon Challenger et assez rapidement j’ai effectué une modification de la commande de vidange des eaux grises. Elle se situait à environ 30 cm sous le véhicule coté marchepieds. Obligé de se mettre à 4 pattes pour trouver cette commande !!!! Aie ça pique ( imaginez sur certaines aires pas très propres ce mettre dans cette position !!! ).  Je vous préviens que je ne suis pas un pro du bricolage et que ce bidouillage à 4 euros va me faciliter la vie alors pourquoi pas le partager avec vous.
Enlever la poignée de la commande en place en dévissant l’écrou laiton qui est juste derrière et faire enlever ensuite un petit circlips en le tordant sur lui-même pour libérer l’écrou laiton. Vous découvrez l’axe avec une gorge que vous allez utiliser pour faire une butée au tube prolongateur.
Pour prolonger l’axe j’ai acheté un tube métal de diam 10mm, l’intérieur est de 8mm un peu trop grand, pour compenser j’ai inséré un morceau de tôle fine alu pour diminuer le jeu trop important.
Avant de le couper, il faut faire deux légers coudes au tube pour rehausser l’axe au niveau de la fixation cellule
Confectionner un support qui peut être une petite plaque d’alu ou autre comme support de la commande rallongée. Personnellement j’ai fait avec ce que j’ai trouvé mais on peu faire plus simple  avec une tôle alu un trou et un passe fil en caoutchouc. ( je ferai la modif dans qq temps)
Faire ensuite un petit trou sur le coté du tube pour la goupille qui viendra dans la gorge de la commande en place.
Au niveau de la poignée j’ai agrandi dans la partie filetage afin d’introduire mon tube de 10mm. Faire un trou en travers afin de passer une goupille ou vis écrou pour le blocage du tube dans la poignée.
Positionnée le tube et le couper à la bonne longueur
Montage de la poignée et peinture anti rouille
Mettre en place le tube et sa poignée, insérer la goupille
Mettre du silicone pour boucher tout les endroits ou l’eau pourrait pénétrer.
Le scotch rouge c’est juste un repère pour mieux voir la commande en position sortie.
Voilà c’est comme je vous le ai dit du petit bricolage mais qui facilite bien les choses.
Bonne route à tous
Fichiers joints

(36 Ko) Téléchargé 92 fois

descriptionmodification commande vanne eau grise Emptymodification commande vanne eau grise , suite

more_horiz
la commande sans sa poignée
Fichiers joints

(42 Ko) Téléchargé 59 fois

descriptionmodification commande vanne eau grise Emptymodification commande vanne eau grise , suite

more_horiz
le support
Fichiers joints

(26 Ko) Téléchargé 62 fois

descriptionmodification commande vanne eau grise Emptymodification commande vanne eau grise , suite

more_horiz
Vue en position vanne ouverte
Fichiers joints

(56 Ko) Téléchargé 52 fois

descriptionmodification commande vanne eau grise Emptymodification commande vanne eau grise , suite

more_horiz
en position rentrée
Fichiers joints

(46 Ko) Téléchargé 53 fois

descriptionmodification commande vanne eau grise EmptyRe: modification commande vanne eau grise

more_horiz
Bonjour
Bien joué
Tu est électricien car ton support on croirait un collier pour tube iro en tout cas ingénieux et bien réalisé

descriptionmodification commande vanne eau grise EmptyRe: modification commande vanne eau grise

more_horiz
bien joue bien pensè bien realisè

descriptionmodification commande vanne eau grise EmptyRe: modification commande vanne eau grise

more_horiz
Beau boulot...dommage qu'il n'y ai pas une protection mécanique afin de protéger la tringlerie.
modification commande vanne eau grise 191951282

descriptionmodification commande vanne eau grise EmptyRe: modification commande vanne eau grise

more_horiz
Bonjour,

Comment ce fourgon a été mis sur le marché sans cette tringlerie absolument nécessaire ! Pièce manquante à l'origine (économie ) ou erreur

grossière de conception ? Comme quoi les fourgons 'prêts à finir ' doivent toujours être achetés par de bons bricoleurs !

Cela dit , la modif est très bien réalisée .Bravo .

descriptionmodification commande vanne eau grise EmptyRe: modification commande vanne eau grise

more_horiz
Bonsoir

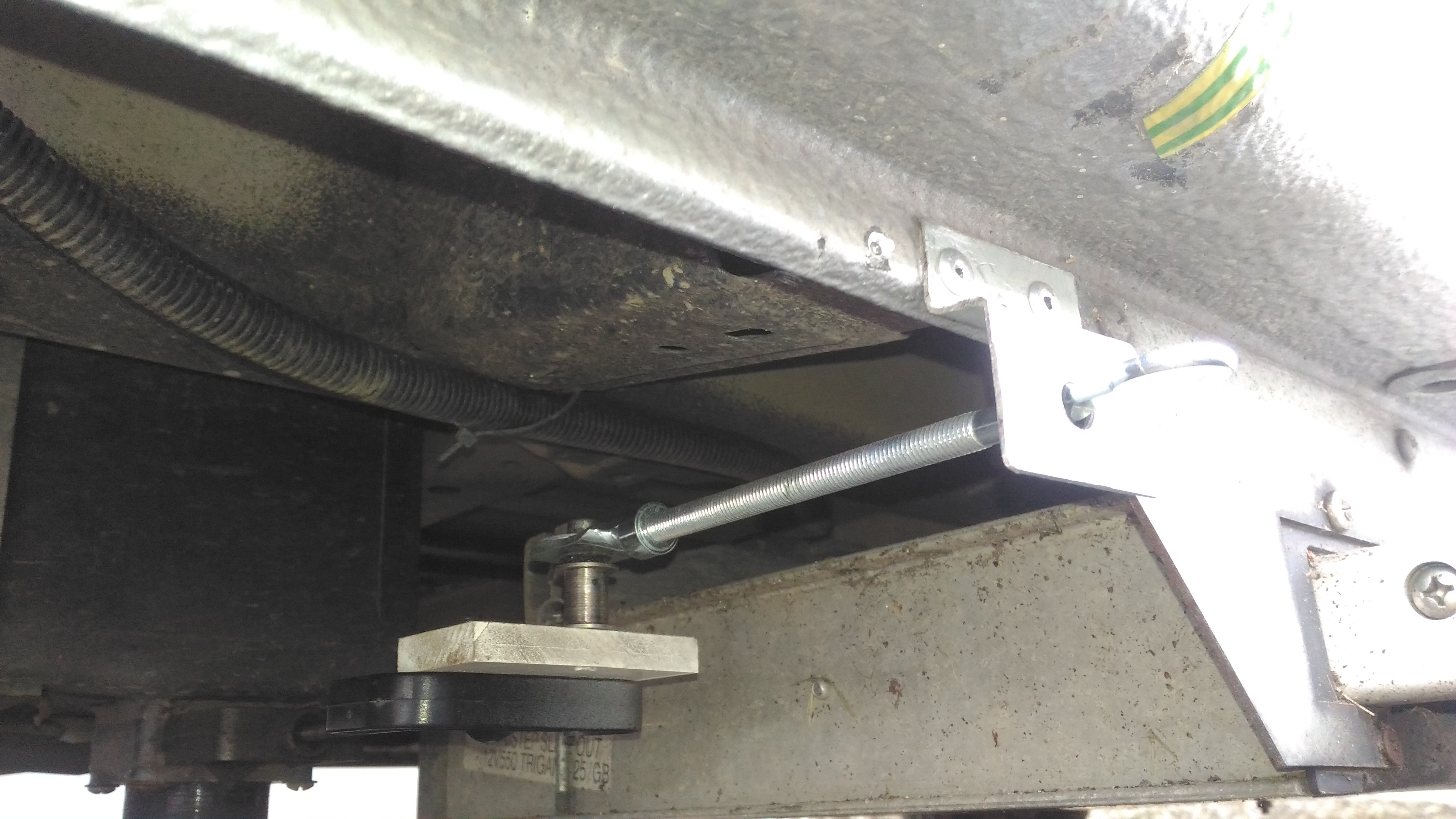

On a eu la même idée , comme toi j'ai fait avec ce que j'avais donc un peu différent
C'est vrai que les fourgons ne sont pas vraiment fini  , surtout le mien  Aie ça pique Le tient a l'air plus récent donc devrait etres un peux mieux
[url=modification commande vanne eau grise P_20180530_164847-548fcb1 ]modification commande vanne eau grise P_20180530_164847-548fcb1 [/url]

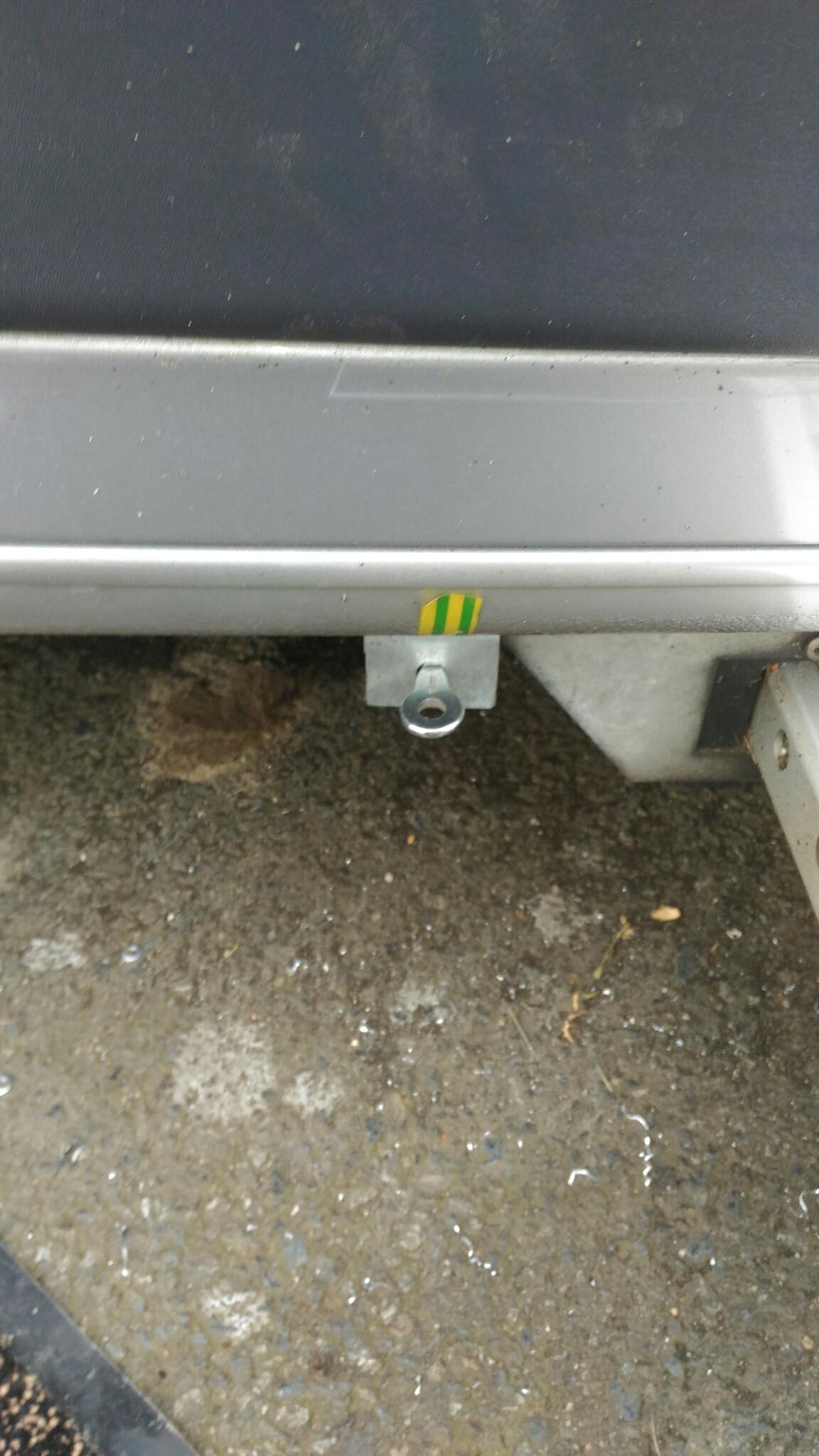

Bizarre l'emplacement de la vidange est différent a moins que soit plutôt le marchepied
[url=modification commande vanne eau grise P_20180530_164914-548fcad ]modification commande vanne eau grise P_20180530_164914-548fcad [/url]

Les photos sont en double Embarassed
